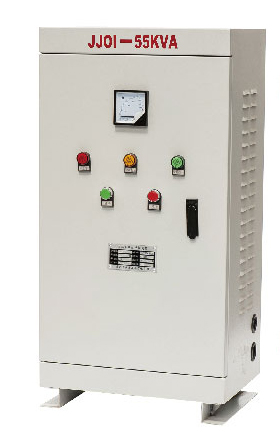

JJ01系列自耦臧压起动柜适用于交淹380V,功率300KW以下的三相鼠笼感应 电动机作为降压起动之用，该系列用自耦变压器降压的方法改善电动机对输电网络的影响。

1.本系列产品的主要技术数据见下表：

2.本系列产品的气动性能：

a起动柜允许从冷态连续起动二次，每次起动时间为15S，间隔时间为30S; b起动柜允许一次或数次连续起动，而总的起动时间不超过表中规定，再次起动 前应使自耦变压器冷却到周围空气温度。

3.本产品起动到运行转换方式采用电流转换，当起动电流下降到15倍额定工作电 流值时，即相当于80%额定转速时，由起动转换到运行。

保护是通过电流时间转换装置强迫转换来实现的，此装置的时间整定不大于表中 规定的数值。

本产品为箱式防护结构，由自耦变压器、交流接触器、时间继电器、热继电器或 综合保护器、中间继电器、转换开关等元件组成。对于75KW及以下的产品，采 用自动控制的方式，90KW及以上的产品，均具有手动和自动两种控制方式，由转换开关进行切换。自耦变压器备用额定电压60%及80%两种接头，出厂时一律接在 60%接头上，80%接头和备用。
